国产精品亚洲YOURPORN,日韩欧美一区二区三区不学,欧美大鸡巴性爱网站,91精品视频成人网

  • <noscript id="4bm7e"><optgroup id="4bm7e"><div id="4bm7e"></div></optgroup></noscript>
    <i id="4bm7e"></i>
    1. 北理工團(tuán)隊(duì)在基于高沸點(diǎn)溶劑有機(jī)光伏電池的研究中取得重要進(jìn)展


      近期,北京理工大學(xué)化學(xué)與化工學(xué)院本科生楊楚宬和博士生蔣夢云以共同一作身份在國際頂級期刊《 Advanced Materials 》(IF: 29.4)上發(fā)表題目為“Hot-casting strategy empowers high-boiling solvent-processed organic solar cells with over 18.5% efficiency”的研究論文。北京理工大學(xué)為第一通訊單位,安橋石特別研究員、王金亮教授和北京交通大學(xué)張??〗淌跒楣餐ㄓ嵶髡?。本研究得到了國家自然科學(xué)基金,北京市自然科學(xué)基金和北京理工大學(xué)青年教師學(xué)術(shù)啟動計(jì)劃等項(xiàng)目的資助及北京理工大學(xué)分析測試中心的支持。

      圖1. (a) PM6, BO-4Cl分子式。(b) PM6, BO-4Cl, 界面層和電極的能級示意圖。(c) 不同工藝有源層制備示意圖。(d) PM6, (e) BO-4Cl和(f) PM6:BO-4Cl溶液的變溫吸收光譜。

      有機(jī)光伏電池作為一種綠色的光電轉(zhuǎn)化技術(shù),具有質(zhì)量輕、柔性、半透明、可大面積制備等獨(dú)特的優(yōu)勢,有望彌補(bǔ)光伏市場在半透明及柔性器件方面的缺位。當(dāng)前,大多數(shù)高效率器件均是基于低沸點(diǎn)鹵化溶劑氯仿(沸點(diǎn):~ 61 ℃)制備的,很大程度上限制了器件制備過程中的可操作空間,不僅不利于器件生產(chǎn)的穩(wěn)定性,還會在未來大規(guī)模生產(chǎn)中增加風(fēng)險(xiǎn)和成本。因此,探究如何利用具有寬加工窗口的高沸點(diǎn)溶劑構(gòu)筑高效有機(jī)光伏電池至關(guān)重要。針對上述問題,考慮到氯仿在有機(jī)光伏電池中的良好表現(xiàn)及溶劑沸點(diǎn)、漢森溶解度常數(shù)、飽和蒸汽壓等因素,該團(tuán)隊(duì)提出利用熱鑄策略,利用高沸點(diǎn)溶劑模擬以氯仿為溶劑時(shí)有源層的成膜動力學(xué)過程以制備高效器件。該研究分別采用高沸點(diǎn)溶劑氯苯(沸點(diǎn):~ 132 ℃)和鄰二甲苯(沸點(diǎn):~ 145 ℃)為主體溶劑,基于PM6:BO-4Cl與PM6:BTP-eC9明星體系(圖1)進(jìn)行探究,首次闡明了熱鑄策略對有機(jī)光伏電池性能的影響機(jī)制。

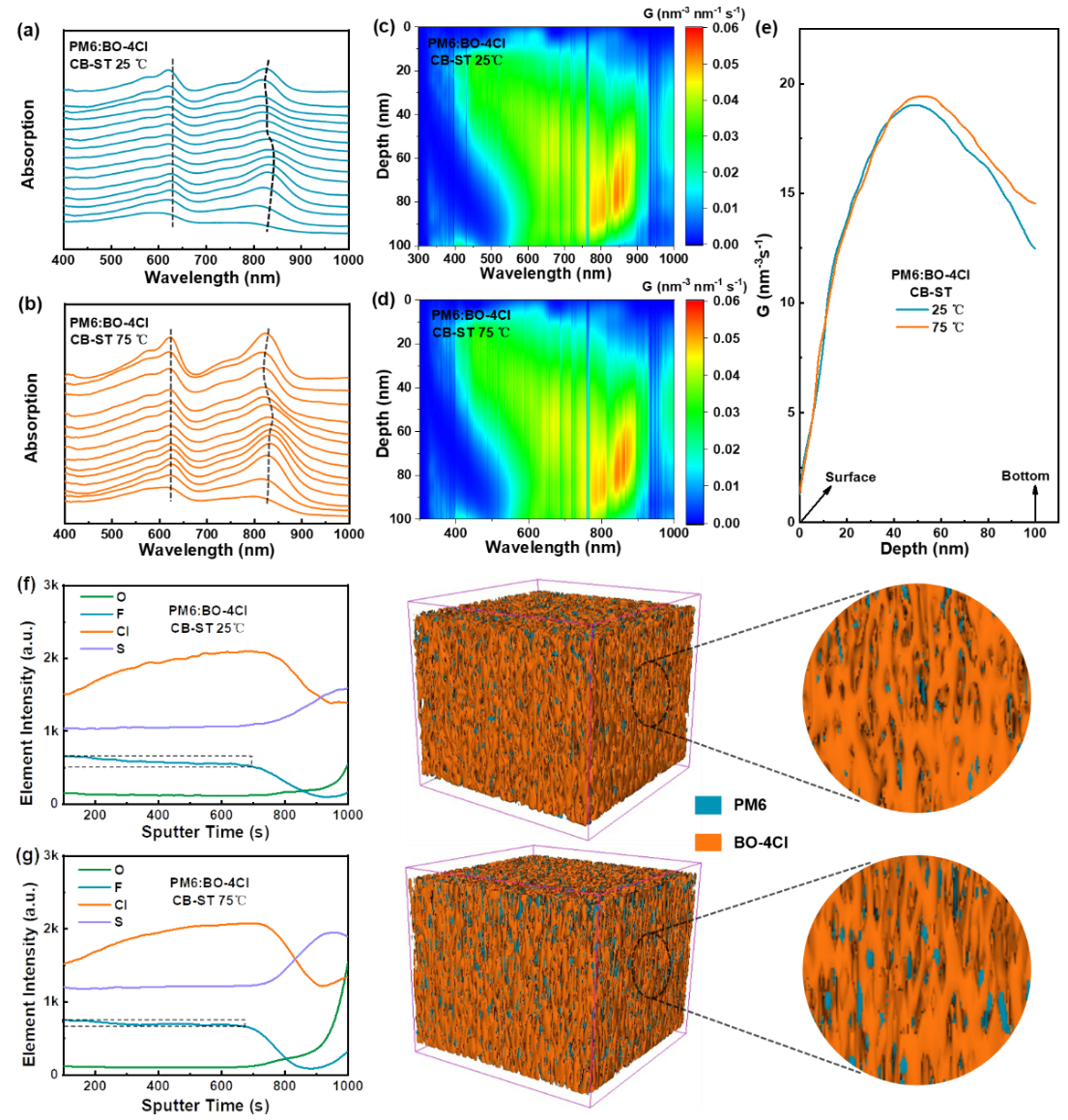

      圖2. 不同處理工藝有源層內(nèi)給受體材料的垂直分布。

      兩種工藝的成膜動力學(xué)及所得有源層形貌有明顯差異。相比于室溫制膜,熱鑄策略使成膜時(shí)給受體分子更快速且同步地自組裝,從而優(yōu)化了有源層內(nèi)給體/受體的比例、有源層的表面形貌及體形貌,改善了器件的激子和載流子動力學(xué)過程,最終顯著提高了器件的效率(圖2、圖3)。因此,基于PM6:BO-4Cl體系,基于兩種高沸點(diǎn)溶劑的最優(yōu)效率分別可以達(dá)到18.03%和18.12%;而PM6:BTP-eC9熱鑄器件的最優(yōu)效率分別為18.34%和18.52%,均明顯高于常溫溶劑制備的器件,并創(chuàng)造了該類器件的效率紀(jì)錄。綜上,該工作展示了一種調(diào)控有源層內(nèi)分子分布與堆積的簡單策略,有助于深入理解共混膜的形貌演變過程和構(gòu)建高效率具有寬加工窗口的有機(jī)光伏電池。

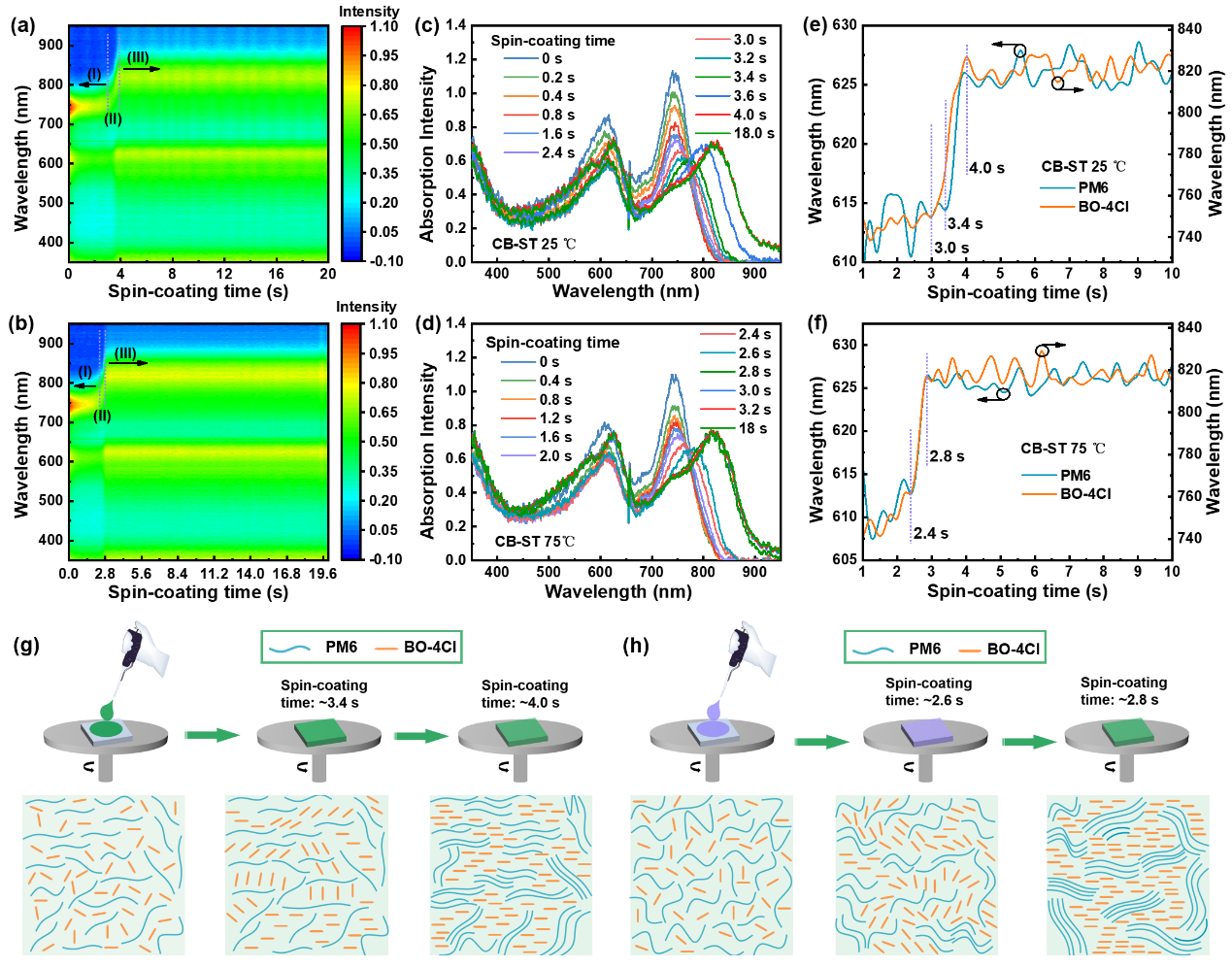

      圖3. 不同處理工藝有源層的成膜動力學(xué)過程

      文章鏈接:https://doi.org/10.1002/adma.202305356。


      分享到:
